Optical Distribution Network (ODN)

Optical Distribution Network (ODN) menyediakan peralatan transmisi optik antara OLT dan ONT.
Ada beberapa cara untuk menghitung link budget antara satu titik OLT ke titik ONT. Seperti diketahui bahwa link budget antara 2 titik tersebut sebesar 26 dB (GEPON) dan 28 dB (GPON). Saat data ditransmisikan dengan cahaya, akan ada attenuation (pelemahan) sinyal sehingga jika tidak ada standard minimum receiver sensitivity  di sisi transceiver, maka packet loss tidak bisa dihindari. Bisa jadi intermitten (putus sambung) sering terjadi dan sulit dideteksi penyebabnya.
Perangkat interior pada ODN terdiri dari :

1. Optical Fiber / Kabel Fiber Optik
2. Splices
3. Konektor
4. Splitter

Splices merupakan peralatan yang digunakan untuk menyambungkan kabel serat optik secara permanen. Ada dua prinsip sambungan, antara lain :

• Sambungan Fusi, menggunakan pancaran listrik untuk mematri dua kabel serat optik secara bersama-sama. Teknik ini memerlukan orang yang ahli dan berpengalaman karena penjajaran kabel serat optik membutuhkan komputer terkontrol untuk mencapai losses (kerugian) minimal 0.05 dB.
• Sambungan Mekanik, menggunakan elemen biasa. Teknik ini lebih mudah diterapkan di lapangan dengan losses (kerugian) sekitar 0.2 dB. Konektor optik merupakan salah satu perlengkapan kabel serat optik yang berfungsi sebagai penghubung serat. Dalam operasinya konektor mengelilingi serat kecil sehingga cahayanya terbawa secara bersama-sama tepat pada inti dan segaris dengan sumber cahaya (serat lain).

Splitter merupakan komponen pasif yang dapat memisahkan daya optik dari satu input serat ke dua atau beberapa output serat. Splitter pada PON dikatakan pasif karena optimasi tidak dilakukan terhadap daya yang digunakan pelanggan yang jaraknya berbeda dari node splitter, sehingga sifatnya idle dan cara kerjanya membagi daya optic sama rata.

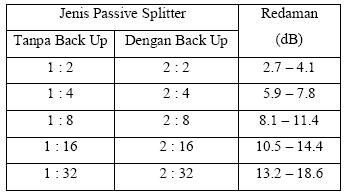

Passive Splitter memiliki redaman sesuai dengan jenisnya, antara lain :

Gambar Optical Passive Splitter 1:16

Tingkat atenuasi (kerugian) pada kabel serat optik bergantung pada panjang gelombang yang merambat pada kabel optic. Berdasarkan gambar di bawah ini dapat diperhitungkan budget atenuasi kabel optiknya.

Untuk panjang gelombang sekitar 1310 nm, atenuasi sekitar 0.35 dB/km. Sedangkan panjang gelombang 1550 nm memiliki atenuasi 0.25 dB/km. Dengan atenuasi yang kecil ini, bukan tidak mungkin sinyal cahaya dapat merambat sepanjang 100 km fiber optik tanpa penguatan.
Optical Distribution Cabinet (ODC) adalah rak tempat terminasi ODN. Sehingga penempatan Optical Passive Splitter menjadi lebih rapi dan mudah dalam perawatannya.

Gambar ODN yang terpasang dalam Optical Distributin Cabinet
